Круглые и квадратные потолочные диффузоры подходят как для подачи приточного воздуха, так и для удаления вытяжного воздуха. Диффузоры могут быть заказаны с круглой или квадратной поверхностью рассеивателя.
Два типа исполнения:
- плоский (тип F)
- коническийl (тип K)
Отличаются, помимо прочего, площадью свободного сечения.

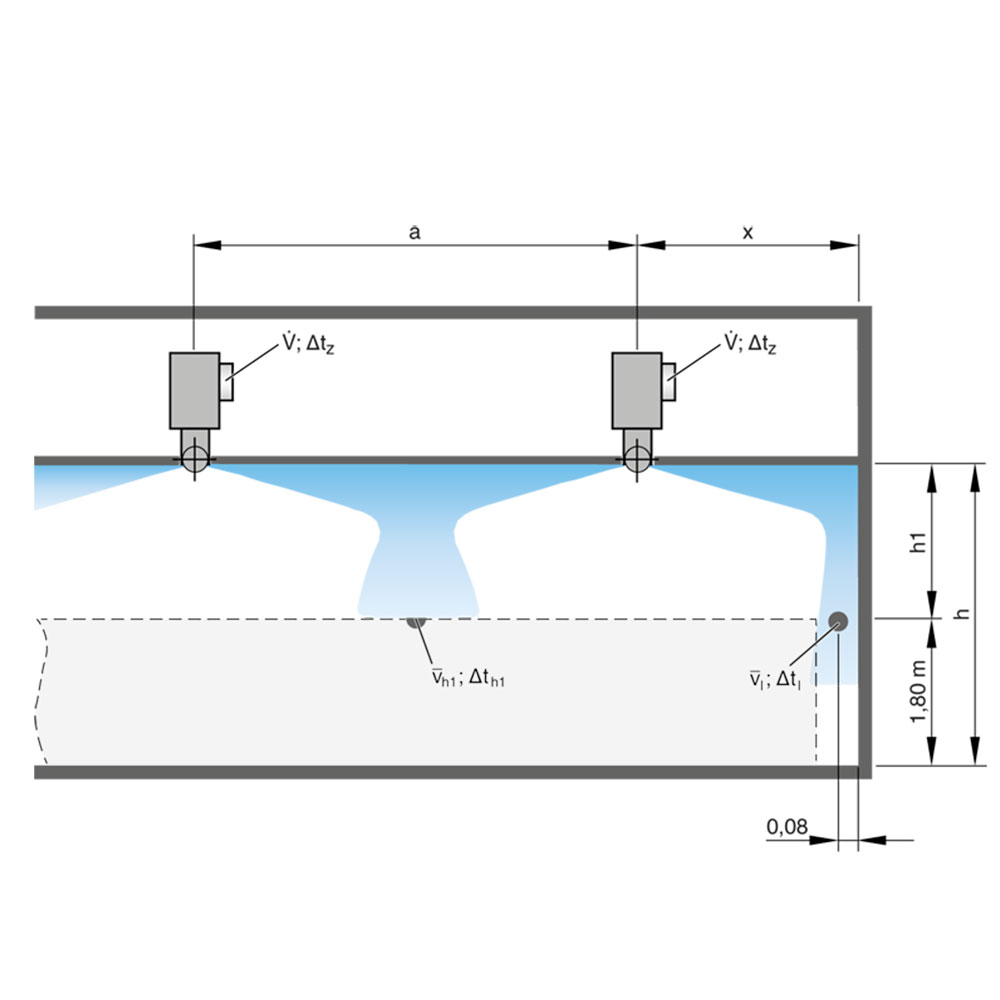

Подача воздуха осуществляется горизонтально вдоль потолка, поэтому диффузоры могут быть установлены даже в помещения с низкими потолками.
Крепление с помощью центрального крепежного винта.
.
- Type Ød Type
- fLw f p fLw f p
- DD 252 AKH01 ZL-Ø160 DDRQ
- 1.09 3.1 2.01 5.1
- Example Given
- Solution от diagram page 9
- – Supply air
- a) Lw = 20 дБ(A)
- – DDRQ K 0 / 623x500 with AKH04 ZL..., 1 x Ø 248 mm
- correction for AKH04 ZL: fLw = 2.52
- – veff = 2.5 m/s
- Lw = 20 x 2.52 = 50 дБ(A)
- Sought
- b) ∆ ps = 2.5 Па
- Plenum box
- F 0 F 5 – 100% F 5 – 50% K 0 K 5 – 100% K 5 – 50%
- DD 252 AKH01 AL-Ø160
- + 3 1.70 – 2 2.13 – 2 2.40 + 11 6.10 – 3 11.45 0 29.60
- DDRQ 302 AKH02 AL-Ø200
- + 7 2.20 0 2.45 – 1 2.80 + 12 6.15 – 3 11.60 + 3 33.60
- – Extract air
- a) Lw = 44 дБ(A)
- – DDRQ K 5 / 598x200 (with sliding damper 100% open)
- correction for AKH09 AL: ∆ Lw = -4
- with AKH09 AL, 1 x Ø 160 mm
- Lw = 44 – 4 = 40 дБ(A)
- – veff = 3.0 m/s
- b) ∆ ps = 3.6 Па
