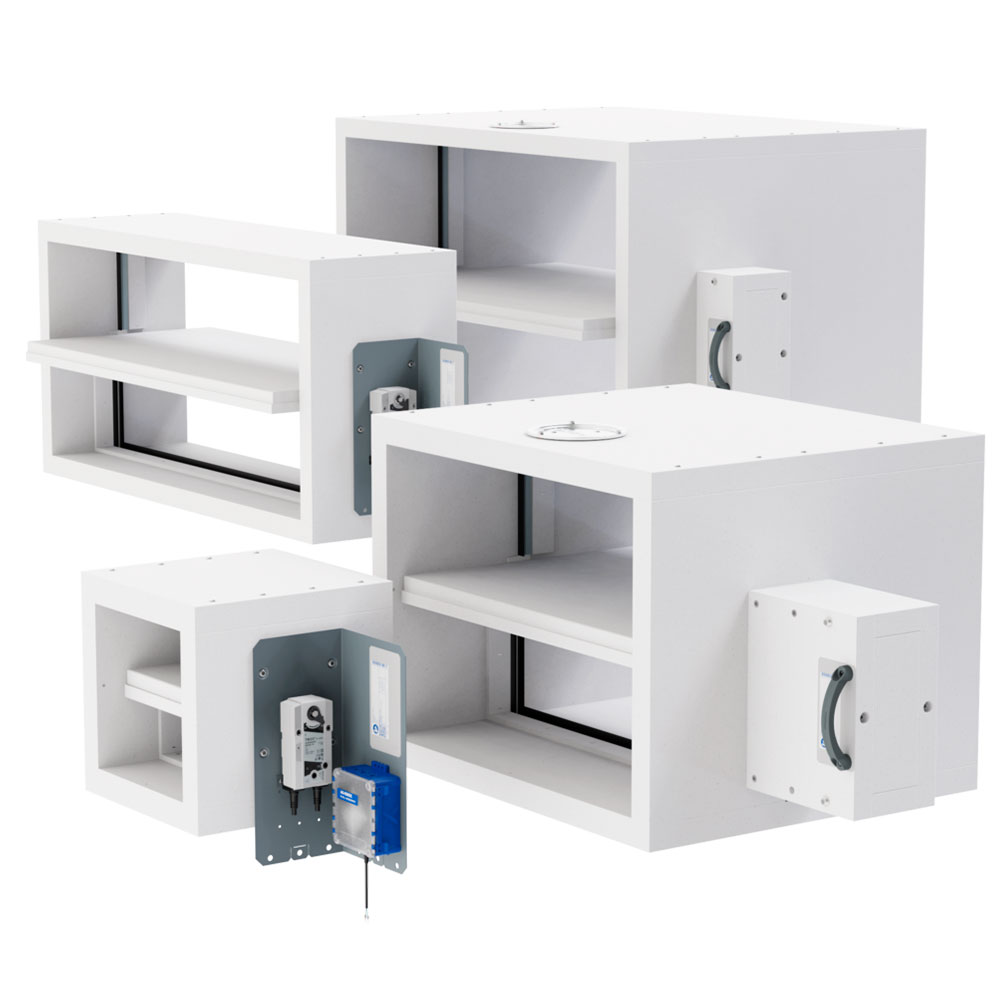

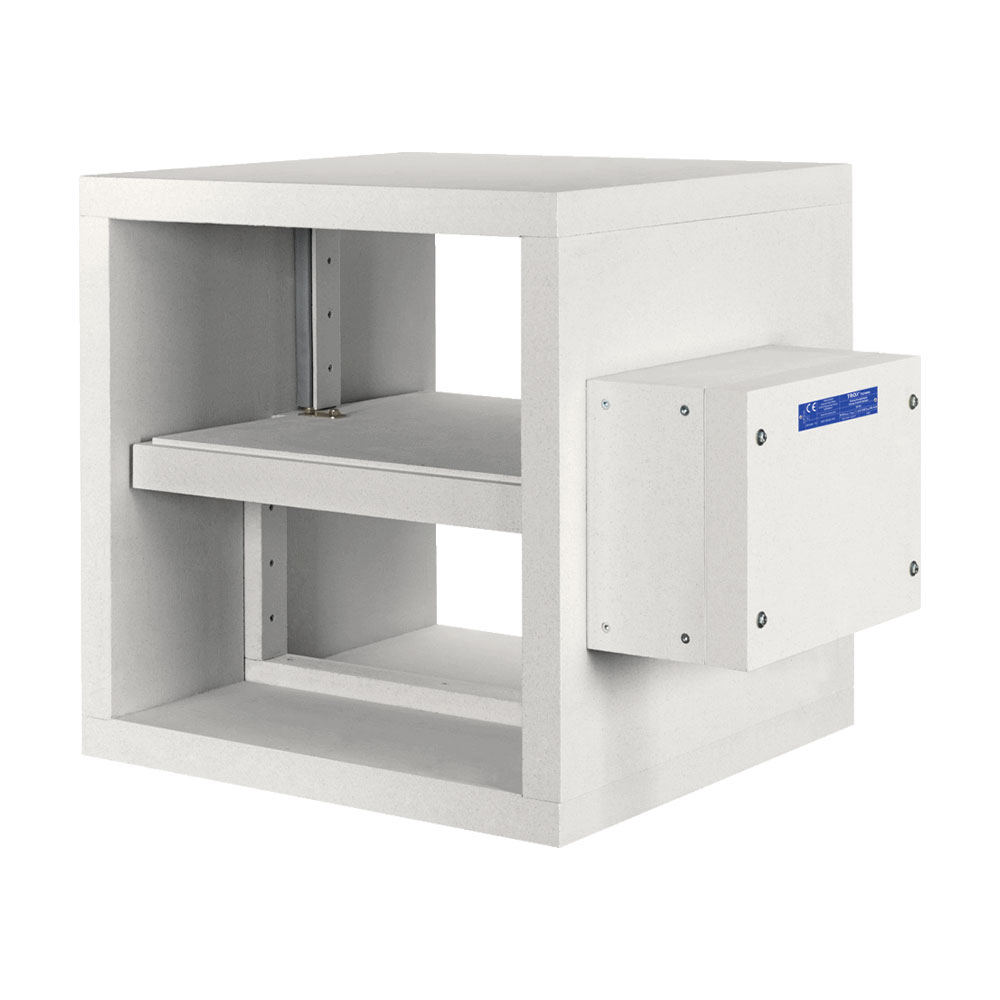

Прямоугольные или квадратные клапаны дымоудаления, соответствующие стандартам EN 12101-8, EN 1366-10 и EN 1366-2, для использования в системах дымоудаления.
Клапаны дымоудаления используются не только для удаления дыма, тепла и сгораемых продуктов, но также и для контролируемого удаления опасных и токсичных противопожарных газов.
Клапаны дымоудаления EK2-EU также могут использоваться в системах поддержания давления и как клапаны сброса давления в системах газового пожаротушения. Кроме того, для удаления дыма и подачи дополнительного приточного воздуха для естественного или механического дымоудаления для одного или нескольких пожарных отсеков во всех указанных системах одного типа, которые должны отвечать модульным применениям.
EK2-EU может использоваться в комбинированных системах дымоудаления, утвержденных для контролируемой вентиляции.
Огнестойкий клапан дымоудаления для нескольких отсеков подходит для монтажа на и в огнестойких воздуховодах для дымоудаления, в шахтах дымоудаления и в огнестойких стандартных несущих конструкциях.
Он управляется двухпозиционными приводами, которые могут быть объединены с модулями управления с фабричным электроподключением, установленными в жаростойкий кожух привода.
- Номинальные типоразмеры (Ш × В)
- 200 × 200 мм – 1500 × 800 мм
- Диапазон расхода воздуха
- до 12000 л/с или 43200 м³/ч
- Диапазон перепада давления
- Pressure level 3: -1500 – 500 Па
- Рабочая температура
- -30 – 50 °C без temperatures below the dew point
- Скорость набегающего потока
- > 10 – 15 м/с с reduced dimensions, до a maximum of 43200 м³/ч
- Утечка при закрытой заслонке
- DIN EN 1751, at least class 3
- Утечка через корпус
- DIN EN 1751, class C
- Соответствие директивам ЕС
- DIN EN 1366-2 Fire resistance tests for service installations – Fire dampers
