Прямоугольные двухканальные регуляторы расхода воздуха VAV подходят для двухканальных систем для регулирования потоков воздуха в системах с постоянным и переменным расходом воздуха, с повышенными требованиями к уровню шума.
Патрубки для подачи холодного и теплого воздуха расположены под углом 90° или до NW200, возможно также 60°.
Высокая точность регулирования расхода воздуха (даже при изгибе вверх по потоку R = 1D).
Доступны в 6 типоразмерах.
Готовый к установке регулятор, состоит из механических частей и заранее установленного на заводе комплекта автоматики.

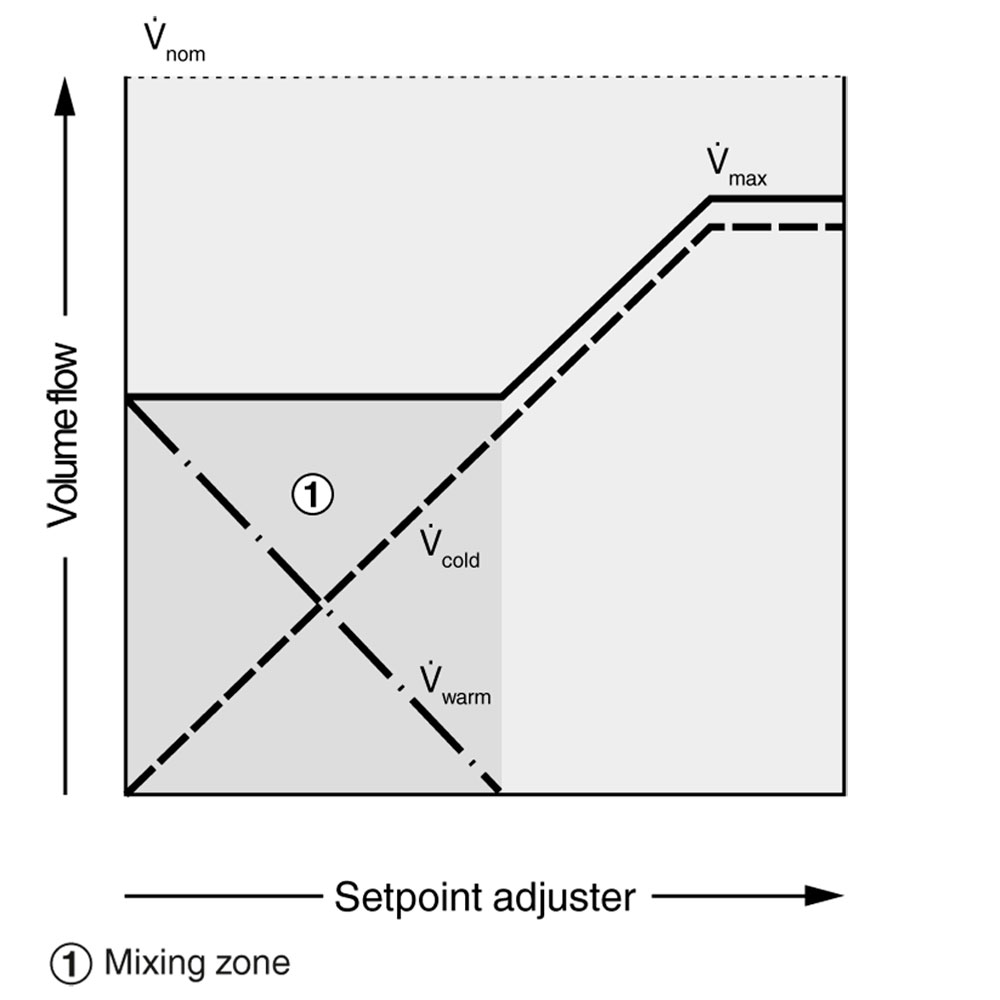

Каждый блок содержит два датчика эффективного давления для измерения объемного расхода - первый в потоке холодного воздуха, второй в общем потоке воздуха, две заслонки клапана и встроенный высокоэффективный шумоглушитель
Датчик усредненного перепада давления с измерительными отверстиями диаметром 3 мм, благодаря чему устойчив к пыли и загрязнениям.
Две дефлекторных пластины установлены после каждой из лопастей заслонки для обеспечения оптимальных шумовых и аэродинамических характеристик.
Корпус со звуко- и теплоизоляцией.
Положение заслонок визуально контролируется по выступу штока.
Заслонка устанавливается на заводе в открытом положении, что позволяет вентилировать воздушный поток без функции управления. Это не относится к вариантам с определенным безопасным положением NC (нормально закрытое).
- Типоразмеры
- 125 – 400 мм
- Диапазон расхода воздуха
- 45 – 1680 л/с
- Диапазон регулирования расхода воздуха
- приб. 30 – 100 % от номинального расхода воздуха
- Перепад давления
- 120 – 1500 Па
- Рабочая температура
- 10 – 50 °C
